KH103是高精度测量、数据采集兼容的PID调节仪表，具有人工智能化的PID参数自整定功能，适用于温度、湿度、压力、液位、重力、瞬时流量、振动、真空度、PH值等物理量的精确测量及控制。带手动/自动无扰动切换功能。具备通讯、变送、馈电等多种辅助功能。万能输入适配多种传输信号。输出采用当今最先进的模块化结构，功能灵活配制，报警可任意组态设置。采用当今最通用的MODBUS通讯协议，最大波特率达19200。

一、主要技术指标

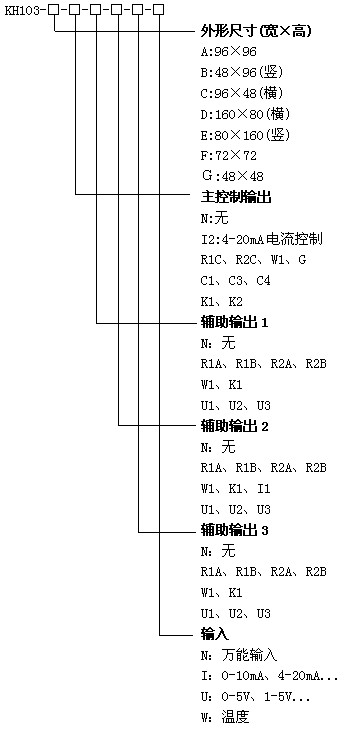

二、型号说明

测量精度：±（0.2%FS+1）个字 采样周期：≤0.5秒 电源电压: AC85-240V 热电偶冷端补偿：内部元件补偿或外部CU50补偿 功耗:<5W 断偶或超量程：显示OPEN 采用贴片(SMT)技术,设计更加简洁、轻巧 输入规格： 热电偶：K、S、E、J、T、B、N 、Wer526/523 热电阻：PT100、CU50、CU100 线性电压：0-5V、1-5V 、0-10V、                  0-20mA/60mA/100mA 线性电流：0-10mA、4-20mA 扩充规格：在保留上述输入的同时，允许 客户指定一种额外输入规格 输出模块规格： R1A:继电器输出(0.8A常开） R1B:继电器输出(0.8A常闭) R1C:继电器输出(0.8A常开+常闭) R2A:继电器输出(3A常开) R2B:继电器输出(3A常闭) R2C:继电器输出(3A常开+常闭) W1:可控硅无触点输出(AC100-240V/0.2A) G:固态继电器驱动电压(DC12V/50mA输出) K1:单路可控硅过零触发 K2:双路可控硅过零触发 I1:光电隔离的电流变送输出 I2:光电隔离的电流控制输出 S1:光电隔离RS485通讯口 S2:光电隔离RS232通讯口 U1/U2/U3:隔离的DC5V/12V/24V馈电 C1/C3/C4:单相/三相三线/三相四线移相触发

如：有一台表的型号是：KH103-D-I2-R1C-R1A-N-N；主机型号：KH103，外形尺寸：160×80mm，智能PID调节仪，万能输入，4-20mA电流控制输出，带两个继电器报警，AC220V供电电源。
