温度振动变送器说明书
一）概述：

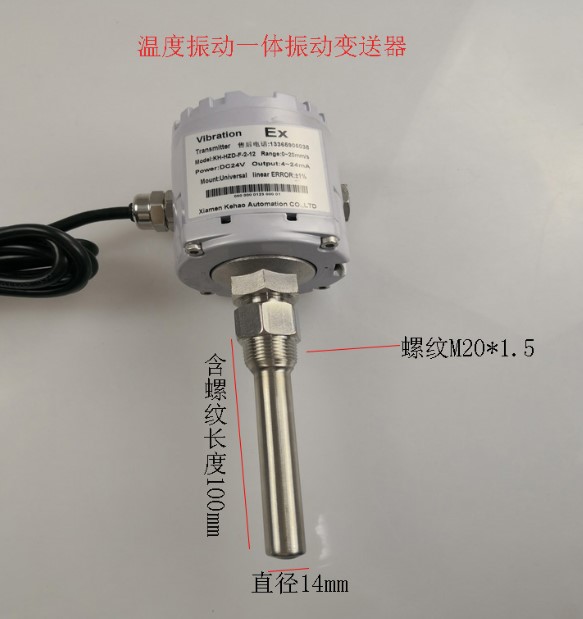

    MIC-ZD一体温度振动变送器为我公司自主研发的微型变送器，主要由压电敏感元件及测量、转换、积分、放大、变送等主要电路组成。它在原压电式加速度传感器的基础上，增加了内置精密积分电路，实现速度量的输出，具有动态特性优良、频响宽、使用寿命长、外观小而精致的特点。本产品具有接线容错保护，稳定性好，抗干扰能力强等优良特性。温度采用A级PT100芯片，高精度。
二）主要技术参数：
测量范围：温度0-200度
振动速度 0-100mm/s
振动加速度 0-18g
振动位移 0-2000um

1. 输出方式：二路4-20mA四线制（详见引线端标识）
2. 响应频率：2Hz-2000HZ（加速度量）

5Hz-2000HZ（速度量）
10Hz-2000HZ(振动位移量）

3. 速度方向：从底部到传感器（正向）
4. 环境温度：-40℃~+85℃
5. 精确度：±5%
6. 供电电压：+24VDC
7. 可承受最大冲击力：2000g
8. 压电材料：PZT-5
9. 防护等级：Ip65
10. 重  量: 约110g
11. 外壳材料：航空铝 或 不锈钢
12. 防爆等级：EX ia IIB T4 Ga

四）选型表
MIC-ZD压电式一体化温度振动变送器选型
MIC-ZD-□-C□□-D□□-E□□-F□□-T

ZD测量类型	C量程	D 安装螺纹	E 电缆长度	F 输出方式	T温度
B（不防爆型）   F（防爆型）	V: 01: 0~10mm/s 02: 0~20mm/s 03: 0~30mm/s ......... D: 01: 0~100um 02: 0~200um 03: 0~300um ........	11: M8*1.25 12: M10*1.0 13: M5*0.8 14: 1/4~28 15: 磁吸座 16：特殊定做	01: 1m 02: 2m 03: 3m .............	4:4-20mA(默认) S：RS485	0-200度 4-20mA

实例：MIC-ZD-B  -C（V02）-D （11）-E（01）-F(4)-T
表示：测量类型---不防爆速度量，量程---0 -20mm/s，安装方式----M8 × 1.25，电缆长度1米，4-20mA,温度0-200度，对应输出4-20mA。

五）．安  装
8．1 安装位置：安装于被测振动点上，将变送器底部固定在被测壳体上，然后将变送器拧在上面拧紧即可。
8．2 接线说明：
  四线制接线： 红线----振动DC24V正；绿线----振动4-20mA
                  黄线----温度DC24V正；黑线----温度4-20mA
