KHMP电能电力仪表采用大规模集成电路进行模拟/数字转换，实现模拟量的数字化显示。具有测量准度高，可靠性好，直观、抗干扰能力强的特点。能高精度地测量三相电压、三相电流、有功功率、无功功率、视在功率、频率、功率因数、有功电能等电力参数。具有很强的扩展辅助功能，如用于监视开关状态的四路开关量输入、控制开关动作的四路继电器报警输出、也可用于开关量输出控制、两路4-20mA模拟量变送输出以及一个RS485通讯接口。仪表面板提供四个编程按键，用户可现场方便地实现显示切换、仪表参数编程设置。多功能电力仪表广泛用于电站、电气开关柜等各行业供配电场所、能源管理、自动化以及智能化网络监控系统等。

一、主要技术指标

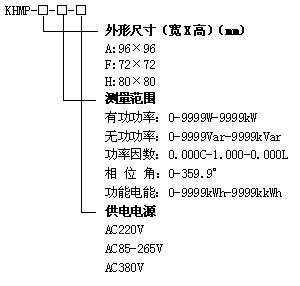

二、型号说明

精度等级：有功功率、无功功率、有功电能：±0.5%FS 功率因数：±0.1    相位角±1°  测量范围:               有功功率：0~9999W~9999kW               无功功率：0~9999Var~9999kVar               功率因数：0.000C~1.000~0.000L               相位角：0~359.9°               有功电能：0~9999kWh~9999kkWh 功       耗：<5VA 绝缘电阻：输入、输出、电源、机壳之间>20MΩ 输入范围：电流AC 0~5A，电压AC 220V（AC 380V或AC85~265V需订做） 互感器变比：PT=1时：电压直接测量值：AC0~600V；当电压大于直接测量范围，需外接电压互感器，并设电压互感器变比PT=*/100V。 CT=1时：电流直接测量值：AC 0~5A；当电六大于5A时，需外接电流互感器，并设电流互感器变比CT=*/5V。 极性指示：当功率因数显示为正时，极性为感性；显示为负时， 极性为容性。 工作环境：-10~50℃，5~85%无凝露 存储环境：-25~70℃，5~85%无凝露
